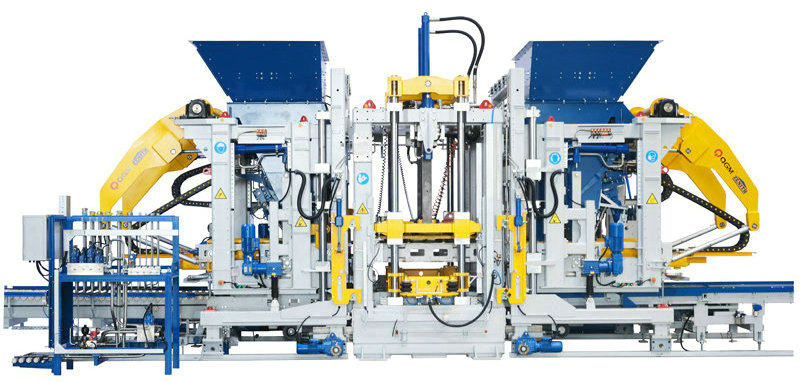

ZN2000C Concrete Block Machine

ZN2000C Concrete Block Machine dia modely namboarina manokana. Izy io dia miavaka amin'ny haavon'ny faharanitan-tsaina sy ny automatique, ary mampiasa tanteraka ny teknolojia avo lenta toy ny digitalization sy ny rafitra fampahalalam-baovao, izay ampiasaina betsaka amin'ny fananganana tanàna vaovao sy tanàna sponjy.

Toetoetra:

latabatra fihovitrovitra roa, motera servo valo (tsy voatery) Fitaovana ambony

Fivoriambe Modular ho mora kokoa ny fikojakojana Karazana biriky maro samihafa novokarina

Fahafahana ambony kokoa, vokatra avo kokoa

Haben'ny pallet 1400x1400/1300mm

Mamorona faritra 1320x1350/1250mm

Haavo vokatra 40-500mm

Isan'ny bloc Brick hollow: 18 bloc/mould (390x190x190mm)

Biriky mahazatra: 105 blok / bobongolo (240x115x53mm)

Biriky lalana: 66 blocs/moule (200x100x60mm)

Haben'ny fitaovana Approx. 10.000

Approx. 4.700

Approx. 3.400

Rafitra hovitrovitra Hery fientanam-po ambony indrindra amin'ny latabatra fihovitrovitra: 200/kN

Herin'ny fientanam-po ambony indrindra amin'ny lohan'ny gazety: 40/kN

Paramètre elektrônika Hery manontolo (famantarana): 231/kW

Diagram schematic ny santionany biriky novokarin'ny fitaovana

Tombontsoa ara-teknika

1. Famolavolana frame avo lenta amin'ny dikan-teny alemana

Ny rafitra mainframe dia mampiasa ny rafitra welded frame matanjaka novolavolain'ny teknolojia patented an'ny Zenit, izay welded amin'ny vy fizarana manokana, miaraka amin'ny famolavolana mety, tsara tarehy sy tsara tarehy, ary ny rafitra manontolo dia mandalo ny fitsaboana amin'ny fahanterana mba hiantohana ny kalitao avo lenta sy ny fahamarinan-toerana ambony. Ny fizotry ny famolavolana rafitra mandroso dia manitatra ny mainframe, ary ny fanokafana sy ny fanakatonana ny lasitra amin'ny lafiny, ny fitrandrahana fototra (birao), ny fiasan'ny implantation polystyrene, sns.

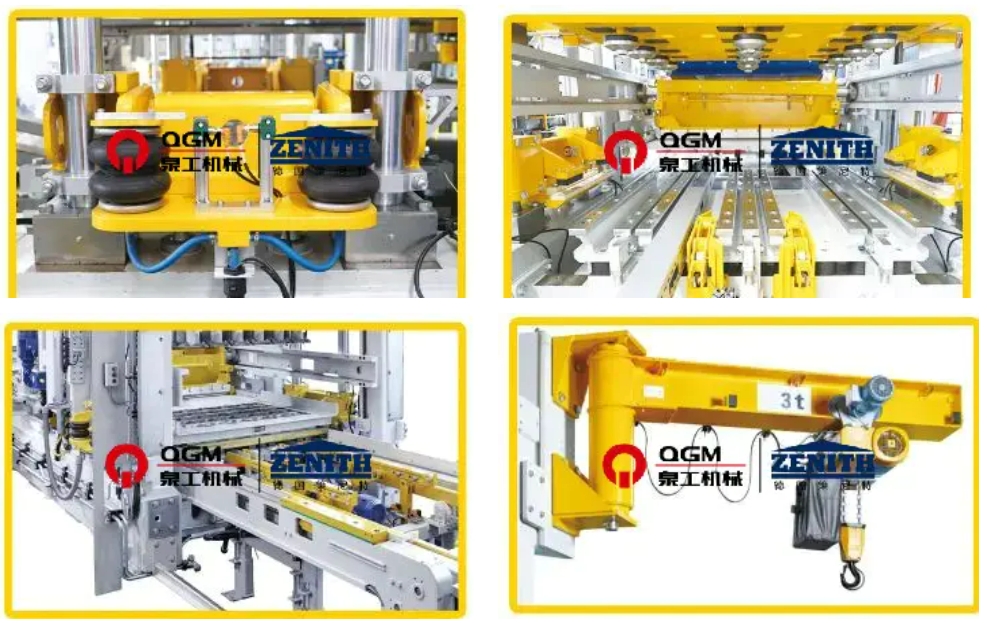

2. Rafitra fanovana bobongolo haingana mandeha ho azy

Rehefa afindra any amin'ny toeran'ny mpampiantrano ny bobongolo, ny rafitra fanandratana azy dia mahatsapa ny fiovan'ny bobongolo mandeha ho azy amin'ny fitaovana fanovana bobongolo haingana. Ny lasitra ambony sy ambany dia mipetaka ho azy amin'ny pneumatically, izay azo antoka, mahomby, mora ampiasaina ary mety amin'ny fitazonana. Anisan'izany ny:

Pneumatic bobongolo clamping fitaovana: Izy io indrindra dia ahitana ny bobongolo bracket sy pneumatic clamping tsorakazo eo amin'ny andaniny roa, izay manampy amin'ny clamping sy ny fanamboarana ny bobongolo sy ny damping rehefa ny mpampiantrano milina mitondra mialoha vibration sy ny tena vibration, mba hahazoana ny tsara indrindra vibration vokany sy hanalava ny asa fanompoana ny lasitra.

Pneumatic indenter fanakatonana fitaovana: ny indenter dia raikitra amin'ny alalan'ny clamping fitaovana amin'ny airbag, izay afaka mora foana sy haingana hanolo ny indenter, hanafohezany ny fotoana fanoloana bobongolo sy ny fametrahana, ary miantoka ny marina docking ny ambany rafitra bobongolo sy ambony indenter.

Electric Mould Insertion Device: Ny fitaovana fametahana bobongolo dia ampiasaina amin'ny fametrahana ny lasitra ao amin'ny milina lehibe ary hamahana sy hanesorana ny bobongolo amin'ny milina amin'ny alàlan'ny bracket elektrika, izay azo ampiharina amin'ny ankamaroan'ny bobongolo eny an-tsena, ary azo ampiasaina amin'ny bobongolo manokana ny lasitra manokana.

Fitaovana fanovana bobongolo: napetraka eo amin'ny rafitry ny milina lehibe, ampiasaina amin'ny fampiakarana sy fametahana ny lasitra rehefa manova ny bobongolo, misy fitaovana elektrika rojo sy fitaovana mandeha an-tongotra.

3. Rafitra fanamboarana

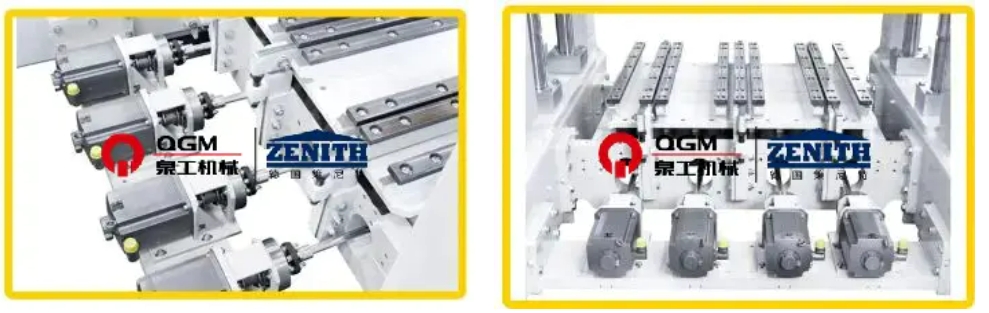

4. "Ultra-dynamique" servo vibration system:

Ny teknolojia servo vibration "Ultra-dynamique" dia karazana rafi-pandrefesana avo lenta, rafitra fanamafisam-peo manokana natao manokana ho an'ny milina biriky; ny motera servo dia afaka manao ny valiny haingana indrindra amin'ny fotoana fohy indrindra, mahatsapa ny fampisehoana vibration avo indrindra, mampihena ny habetsaky ny simenitra ampiasaina ary manafoana ny tsingerin'ny famokarana, mamokatra vokatra vita amin'ny simenitra avo lenta; ny rafitra vibration dia afaka mampifanaraka amin'ny filan'ny vokatra simenitra samihafa. Ny motera servo dia afaka manao valiny haingana indrindra ao anatin'ny fotoana fohy indrindra mba hahatsapana ny fahombiazan'ny vibration avo indrindra, izay mety hampihena ny habetsaky ny simenitra, hanafohezany ny tsingerin'ny famokarana, ary hamokatra vokatra vita amin'ny simenitra; ny rafitra vibration dia azo ampifanarahana amin'ny filan'ny famokarana vokatra vita amin'ny simenitra samihafa.

Vibration 8 miaraka amin'ny fifandanjana mekanika napetraka tsirairay avy amin'ny fiara servo 8;

8 servo maotera, tsirairay nitaingina eo amin'ny ivelany vibration andry fitokanana ny maotera fanohanana;

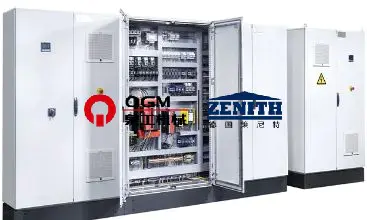

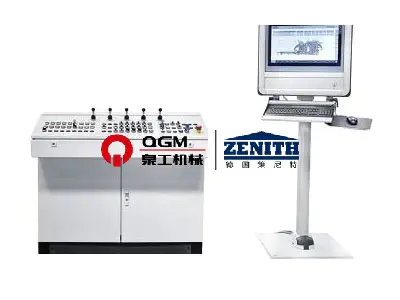

5. Rafitra fanaraha-maso servo marina

Amin'ny alàlan'ny fanehoan-kevitra famantarana, mifehy ny dingana sy ny hafainganam-pandehan'ny vibration, ny fanaraha-maso ny hetsika synchronized, ny standby haingam-pandeha, dia mety ho vita ao anatin'ny fotoana fohy ny vibration sy ny fanafoanana ny vibration, mba hanafohezana ny tsingerin'ny famolavolana, ary ny vokatra braking tsara kokoa. Amin'ny alàlan'ny toerana sy ny hafainganam-pandeha avo roa heny mihidy loop, mifehy ny hery fientanam-po ihany no miasa amin'ny lalana mitsangana, hampitombo ny hery excitation mahomby, ary miaraka amin'izay koa mba hisorohana ny marindrano excitation hery fahasimbana amin'ny milina, hanalava ny fanompoana ny fiainana ny fitaovana, ary ho afaka hanao toe-javatra isan-karazany ho an'ny vokatra samy hafa fepetra, ary mamokatra vokatra avo lenta.

Ny lohan-gazety, ny bobongolo, ny fiara mitambatra ary ny fiaran-damba dia fehezin'ny valva tari-dalana mitovitovy amin'ny valin'ny spool, izay manana fotoana haingana; ny fomba fanaraha-maso mihidy amin'ny fifindran'ny sensor / encoder-PLC-proportional directional valve-cylinder dia raisina, izay mahatonga ny fanaraha-maso marina kokoa, ary ny fihetsiky ny cylinder haingana sy maharitra kokoa; Ny toby hydraulic dia mampiasa paompy piston miovaova, izay tsy mamoaka ny menaka fanerena ary manala ny paompy rehefa mahatratra ny tsindry napetraka ny rafitra hydraulic mba hampihenana ny fanjifana angovo; Ny toby hydraulic dia mampiasa famatsiana menaka fanampiny accumulator, izay mampihena ny fanjifana angovo; ary ny toby hydraulic dia mampiasa famatsiana menaka fanampiny accumulator, izay mampihena ny fanjifana angovo ary mampihena ny fanjifana angovo. Ny toby hydraulika dia mampiasa famatsiana menaka fanampiny accumulator, izay azo ampiasaina amin'ny hetsika maro miaraka amin'ny fotoana iray, ary ny fanerena ny rafitra hydraulic dia miorina; Ny rafitra hydraulic dia manana sensor sensor, izay azo aseho eo amin'ny tontonana fandidiana ho mora jerena; Ny rafitra hydraulic dia manana sensor mari-pana, coolers ary heaters, izay afaka mifehy tsara ny mari-pana amin'ny solika, mba hanamafisana tsara ny menaka hydraulic.

6. Rafitra hydraulic
